建物の見えない部分に宿る機能性
建物の安全性や快適性を担保するためには目に見えない部分の作り込みが非常に重要となります。
特に防火区画や遮音壁と呼ばれる特定の機能を持たせた壁は天井の仕上げ材の裏側にあるスラブと呼ばれるコンクリートの床板まで隙間なく達している必要があります。
これは設計を行う上で最も気を配るポイントの一つです。
なぜならこの見えない部分で少しでも隙間を残してしまうと火災が発生した際に炎や有毒な煙が隣の部屋へ一気に流れ込んでしまうからです。
また日常生活においても隣の部屋の話し声や機械の音が漏れてしまい快適な空間を維持できなくなります。

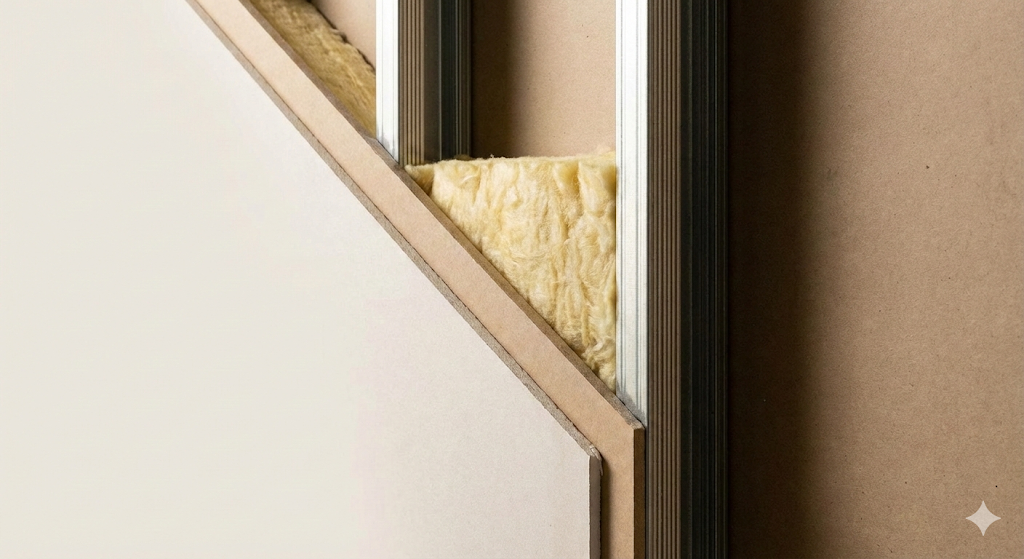

そのため壁と天井スラブのわずかな隙間であってもロックウールという熱に強い断熱材や耐火シールと呼ばれる炎を遮断する特殊な充填材で完全に埋める意識が現場の作業者には強く求められます。
図面上では一本の線で表現される壁であっても実際の現場では多くの職人の手によって緻密な作業が積み重ねられて初めてその性能が発揮されるのです。
建物の美しさだけでなくこうした機能の連続性を途切れさせないことこそがプロフェッショナルとしての大きな責任です。
表面的な仕上げにとらわれず骨組みの段階から確実な施工が行われているかを常に確認することが安全な建築物を生み出す第一歩となります。
図面通りに進まない現場の現実と設備配管の交差問題
設計図がどれほど完璧であっても実際の建設現場では図面通りに作業が進まないケースが頻繁に発生します。
その代表的な例が納まりと呼ばれる部材同士の取り合いや組み合わせにおいて判断に迷う問題です。
納まりとは異なる材料や設備がどのようにぶつかりどのように綺麗に仕上げられるかを示す建築用語です。
特に防火や遮音の性能を持つ壁を施工する内装屋と電気配線や空調の配管を通す設備屋との間では深刻な問題が起きやすくなります。
内装屋は壁の性能を守るために隙間なくボードを張り上げたいと考えます。
一方で電気屋や設備屋はその壁を貫通させて太い配管や無数のケーブルを通さなければなりません。
ここで両者の作業手順や位置の調整がうまくいかないと壁に意図しない隙間が開いたまま放置される危険性が生じます。
後から穴を埋めようとしても配管が複雑に絡み合っているとロックウールや耐火シールを奥まで十分に詰め込むことが物理的に困難になります。
こうした現場での物理的な衝突が最終的に建物の致命的な欠陥につながる恐れを常に孕んでいるのです。
意匠性と機能性の衝突が引き起こすデザイン上のジレンマ
現場で直面するもう一つの大きな問題は意匠性を追求するデザイン的な見解と確実な機能性を求める専門的な見解との激しい衝突です。
現代の建築では天井の仕上げ材をなくしてコンクリートの質感をそのまま見せるスケルトン天井や空間を広く見せるためのガラス張りの間仕切りなどが好まれる傾向にあります。
しかしこうした開放的で美しいデザインは防火や遮音という見えない壁の性能を確保する上で非常に大きな障害となります。
例えば天井がない空間で防火区画を作るためにはコンクリートの梁や複雑な形状の天井裏に合わせて壁を隙間なく密着させなければなりません。
ガラスの間仕切りの場合もガラス自体に耐火性能を持たせるためには非常に高価な特殊ガラスが必要となり予算との兼ね合いで計画が破綻することがあります。
デザイナーは空間の美しさやスタイリッシュな見た目を最優先したいと願います。
しかし火災時の安全性や音漏れへの配慮を無視することは建築基準法などの法律に違反するだけでなく利用者の命を危険に晒す行為です。
美しさを生かしつつどうやって無骨な耐火材や遮音材を隠すかという難題が現場の悩みの種となっています。
職人間の連携と技術的な工夫による施工上の解決策
これらの複雑な問題を解決するためには現場で作業を行う職人同士の綿密なコミュニケーションと技術的な工夫が不可欠です。
内装屋と設備屋がぶつかる配管の貫通問題については壁間仕切りの墨を出した段階で必ず貫通部の墨も追って出していき、LGSを立てる段階で壁の貫通部を確認して開口をしながら施工すること、そういった流れを事前に打ち合わせしておくが解決の鍵となります。
各業者の管理者は、どの位置にどれくらいの大きさの穴が必要になるのかを図面上で共有しお互いの作業手順を確認し合っておくことが大切です。
現在では配管を通した後に熱で膨らんで隙間を塞ぐ特殊な耐火シートや専用の貫通部キットといった便利な材料も多く開発されています。
これらを適切に活用することで設備屋の作業効率を落とすことなく内装屋が求める壁の性能を確実に担保することが可能になります。
また施工の順番を工夫し配管を後から通しづらい所は壁の一部を後から施工するといった柔軟な対応も現場の知恵です。
それぞれの専門業者が自分の仕事だけをこなすのではなく他業種の作業内容を理解し歩み寄る姿勢を持つことが最も効果的な解決策となります。
見えない部分の品質はこうした職人たちのチームワークによって支えられているのです。
初期段階での統合的アプローチによるデザイン的解決策
デザインと機能性のジレンマを解決するためには設計の初期段階から意匠と設備と構造の担当者が一体となって計画を進める統合的なアプローチが必要です。
空間の美しさを損なわずに防火や遮音の性能を満たすためにはデザインの一部として機能的な部材を組み込む発想の転換が求められます。
そのため、設計者は施工者がどのように施工するのかも加味して考えなくてはなりませんが往々にして、「こんなところどうやって施工すれば良いのか」という場面に直面することがあります。
行き当たりばったりの現場任せの施工にならないように思慮深く設計しなくてはなりません。
例えばスケルトン天井を採用する場合は壁と天井の接合部分にあえて見切り材を使用してその裏側に耐火シールを隠したり、壁を折り返すなどして通常の視点からは気にも留めない位置で耐火処理をすませるように設計するといった手法もあります。
これにより視覚的なノイズを消しつつ必要な隙間処理を確実に行うことができます。
また最近では建物の形や設備の配置を三次元のコンピューターモデルで再現する技術が普及しており配管と壁がぶつかる部分を画面上で事前に発見できるようになりました。
この技術を活用すれば現場で問題が起きる前にデザインを変更したり配管のルートを迂回させたりすることが可能です。
美しさを妥協するのではなく技術とアイデアを駆使して安全性をデザインの中に溶け込ませることが設計者の見せ所となります。
見えない部分への徹底したこだわりが建築の真価を決める
ここまで解説してきたように建物の真の価値は私たちが普段生活している中で決して目にする機会のない壁の裏側や天井の奥深くといった見えない部分にこそ宿っています。
防火や遮音といった機能性の連続性は単なる図面上の指示ではなく人々の命と日々の平穏な生活を守るためのものです。
壁が天井スラブまで隙間なく到達しているという当たり前の事実こそが建物の安全性を語る上での絶対的な前提条件となります。
しかし実際の建設現場ではその当たり前を実現するために数多くの困難を乗り越えなければなりません。
内装屋は壁の性能を完璧に仕上げるためにミリ単位の隙間と格闘し設備屋は建物に血液を循環させるように複雑な配管や配線を巡らせます。
そしてデザイナーは空間の美しさを極限まで引き出そうと情熱を注ぎます。
それぞれの専門家が持つ誇りや責任感が時として現場での納まりの問題やデザインとの衝突を引き起こすことは避けられない現実です。
しかしそうした摩擦は決してネガティブなものではなくより良い建物を生み出すための苦しみであると言えます。
問題を乗り越えるために不可欠なのは事前の綿密な計画と最新技術の活用、そして何よりも現場に関わる全ての人々の円滑な協力体制です。
配管と壁が交差する難しい箇所では互いの作業を考えながらやること、専用の耐火材を用いて的確に隙間を埋めることなどが求められます。
意匠性と機能性がぶつかる場面ではデザインの中に安全性を美しく隠し込むという高度な設計手法が解決の糸口となります。
図面上で引かれた一本の線は現場の職人たちの手によって形となりロックウールや耐火シールといった材料で塞がれた見えない隙間の処理が最終的に建物の良さを左右します。
万が一の火災が発生した際に見えない部分でしっかりと炎が食い止められ被害を最小限に抑えることができたとき初めてその建物に関わった全ての人の苦労が報われるのです。
また日々の生活の中で隣の部屋の音を気にすることなく快適に過ごせることも見えない部分への徹底したこだわりの賜物です。
建築とは美しさと強さと使いやすさを持ち合わせた総合芸術であり、その基礎を支えているのは間違いなく裏側にある隠れた機能性です。
建物の見えない部分にこそ最大の注意を払い、安全で快適な空間を造っていきましょう。
