「天井裏、天井のふところ」電気設備の納まりのためのクリア(空間)の重要性

建物の見えない心臓部である天井裏の世界

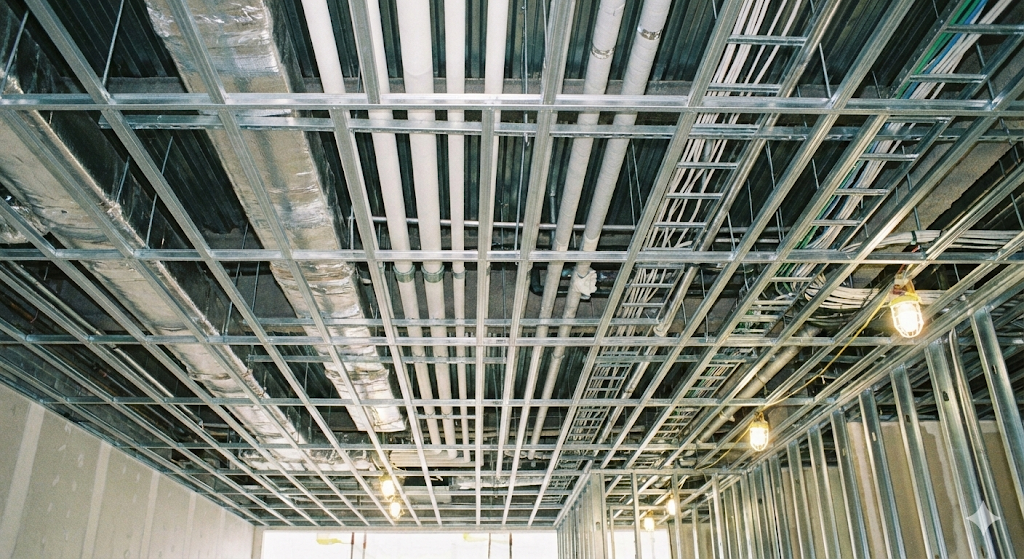

建物の天井裏という見えない空間には、電気配線ラックやエアコンの配管や換気ダクトや防災設備など、建物が機能するための重要な要素が複雑にひしめき合っています。

この天井裏の空間づくりは建物の最終的な品質を大きく左右する非常に重要な工程となります。
普段建物をりようする一般の方の目には決して触れない場所ですが、ここは人間で例えれば血管や神経が張り巡らされた建物の心臓部と言えます。

本記事では、この天井裏の空間である懐と呼ばれる設備を納めるための空洞スペースの重要性について詳しく解説していきます。

単に設備機器を配置して機能させるだけでなく、最終的な内装を仕上げるための天井下地や壁のLGSと呼ばれる建物の骨組みとなる軽量鉄骨材が図面通りに正確に収まるクリアランスと呼ばれる隙間や余裕を確保することが強く求められます。

空間の意匠やデザインの美しさを実現するためにも、電気や設備工事の職人や内装工事の職人など各専門業者が深く連携しなければなりません。
それぞれの専門的な視点を交えながら、美しく機能的な建物を完成させるための現場の裏側の苦労と工夫について解説します。

自分の工事だけを優先してしまう現場の落とし穴

建設現場において頻繁に発生する深刻な問題の一つが、各業者が自分の担当する設備機器や配管さえ設置できればいいと考えてしまうことです。
電気屋や設備屋の視点から見ると、彼らが扱う太い配管や配線ラックは曲げることが難しく、最短距離で効率よく設置したいという強い要求があります。
そのため、自分の配線やラックが設置できればいいという短絡的な考えで先行して作業を進めてしまうことが往々にして起こります。
しかし、天井裏という限られた空間の中でこのような利己的な施工が行われると、後から作業に入る業者が大きな被害を被ることになります。
例えば、巨大なダクトが無計画に配置されると、その下を通るはずだった配線や照明器具、天井下地の設置スペースが完全に奪われてしまいます。
このように図面上の三次元的な空間認識を欠いたまま施工が進むと、最終的に天井の蓋を閉めることができなくなるという致命的なトラブルに発展します。
それぞれの業者がプロフェッショナルであるがゆえに、自らの工事の完成を急ぐあまり全体との調和を見失ってしまうという構造的な問題が現場には潜んでいます。

内装工事と意匠デザインを破壊するスペース不足

設備業者が空間を占有してしまった後に悲鳴を上げるのが、実際に壁や天井の形を作り上げる内装屋です。
内装屋の視点からすれば、天井下地や壁の骨組みとなるLGSを設計図通りの位置に組み立てるためには、必ず一定の懐と呼ばれる空間のゆとりと、部材同士が干渉しないためのクリアランスと呼ばれる隙間が必要です。
しかし、設備配管が所狭しと暴れ回っている状態では、LGSを正規の場所に設置するための物理的なスペースが確保できません。
結果として、配管を避けるために天井の高さを予定より低く変更したり、壁の位置をずらしたりするという妥協を強いられることになります。
これは意匠的な見解からすると、建築家が思い描いた美しい空間デザインやプロポーションが完全に破壊されることを意味します。
図面上でミリ単位で計算された美しい窓枠との位置関係や、照明器具が作り出す計算された光のグラデーションなどが、天井裏の配管や配線によってすべて台無しになってしまうこともあるのです。
見えない天井裏の混乱は、最終的に建物の見える部分の美しさと品質を著しく低下させるという重大な問題を孕んでいます。

総合的な視野による三次元の空間調整とルール作り

このような現場の混乱を防ぎ、問題を解決するための最も重要なアプローチは、施工前の段階で徹底した総合図と呼ばれる各業者の図面を重ね合わせた調整図を作成することです。
現場の行き当たりばったりな施工を絶対に許さず、デジタルの三次元モデルや詳細な断面図を用いて事前にすべての部材の干渉をチェックする必要があります。
解決方法の具体的なルールとして、動かすことが困難なものから優先的に場所を決めていくという施工順序の徹底が挙げられます。
例えば、水が重力で流れるため勾配が必要な排水管を最優先し、次にサイズの大きな換気ダクト、ケーブルラックそして柔軟性のある電気配線の順番で配置のルールを取り決めていきます。
そして最も重要なのは、どんなに設備が密集しても、内装屋がLGSを組み立てるための絶対不可侵なクリアランス領域をあらかじめ設定し、各業者に周知徹底させることです。
このように全員が守るべき空間使用の交通ルールを作ることで、利己的な施工を防ぎ、図面通りの正確な建築を実現するための基盤が整います。

職人同士の相互理解とコミュニケーションによる解決

図面上のルール作りと同じくらい重要な解決策は、現場で作業を行う職人同士のコミュニケーションと相互理解を深めることです。
設備屋や電気屋は、自分たちの作業の後に続く内装屋がいかにシビアな精度でLGSを組み立て、天井を仕上げていくかという後工程の苦労を知る必要があります。
反対に内装屋も、太い配管を限られたスペースに収める設備の苦労を理解し、お互いに数センチ、数ミリ単位の譲り合いをする姿勢が不可欠です。
設計者や現場監督は、単に図面を押し付けるのではなく、各専門業者が集まる調整会議を定期的に開き、全体の意匠デザインの目標を全員で共有させることが重要となります。
美しく機能的な空間を創り上げるという共通目標に向かって、設備を機能させつつ内装を綺麗に納めるというチームワークを醸成していくのです。
自分の作業さえ納まれば良いという部分最適の考え方から脱却し、建物全体の完成度を高める全体最適の思考を現場全体に浸透させることが、最終的に最も効果的で強靭な本質的解決方法へと繋がっていくのです。
見えない空間への配慮と思いやりが、最終的に目に見える美しい建築デザインを生み出す原動力となります。

建築を支える見えない空間での緻密な連携

これまで述べてきたように、建物の天井裏という普段は決して意識されることのない暗闇の空間には、快適な生活を支えるための膨大な数の設備と、それを支える高度な技術が凝縮されています。
ケーブルラックやエアコンの配管や各種ダクト、そして人命を守る防災設備などが複雑に絡み合うこの場所は、まさに各専門業者の技術が交差する最前線です。
本記事のまとめとして強調したいのは、高品質な建築物を完成させるためには、決して自分の工事だけを終わらせれば良いという利己的な考え方ではいけないということです。
電気屋や設備屋が自らの役割を完璧に果たすことは当然重要ですが、その結果として内装屋が骨組みであるLGSを組むための懐のスペースが奪われてしまっては本末転倒です。
どれほど美しい外観や斬新な空間デザインを紙の上に描き出したとしても、それを現実の物理的な形にするのは現場の職人たちの連携に他なりません。
天井の高さや壁の位置が設計図面から数センチずれるだけで、空間が持つ緊張感や美しさは呆気なく失われてしまうこともあります。
だからこそ、設備機器が確実に機能するための絶対的なスペースと、内装のLGSが図面通りに正確に収まるためのクリアランスという余裕を同時に成立させるという、現場は難易度の高い立体的なパズルのようなものです。
これを最先端のデジタル技術を用いた事前の三次元的な干渉チェックと、現場で汗を流す職人同士の人間的なコミュニケーションで円滑に解決していくことが大切です。
自分の仕事の後に続く他者の仕事へのリスペクトを持ち、見えない部分の納まりに対してどこまで徹底的にこだわれるかが、一流の現場とそうでない現場を明確に分ける境界線となります。
建築とは決して一人の天才が創り上げるものではなく、数多くの専門家たちが互いの領域を尊重し合いながら織り成すものです。
私たちが普段何気なく見上げているフラットで美しい天井の裏側には、これだけの複雑な設備がひしめき合い、そしてそれらをミリ単位の精度で調和させようとする多くの技術者たちの知恵が隠されています。
この見えないふところの空間に対する深い理解と徹底した配慮こそが、機能性と安全性を担保しながら、最終的に美しい意匠デザインを実現するためにも重要な礎となるのです。
