内装工事における「墨出し」の重要性

内装工事における「墨出し」の重要性と、軽視が生む現場の混乱

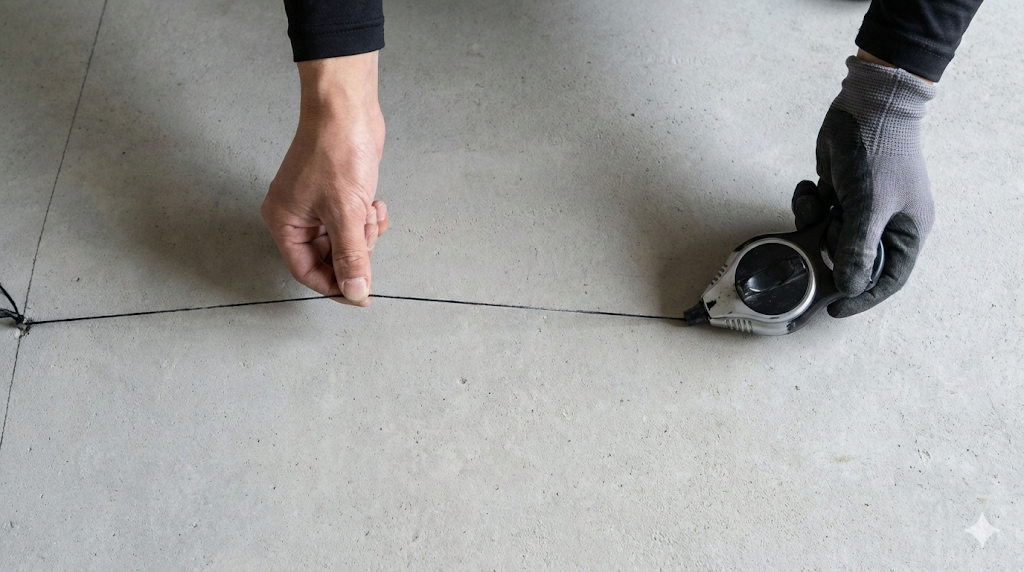

建築現場において「墨出し（すみだし）」とは、設計図上の情報を、実際の現場の床や壁、天井などに実寸大で書き写す作業のことを指します。

これはすべての工事の基準となる重要な初期作業ですが、内装工事の段階に入ると、この墨出しの精度や解釈の齟齬が、致命的な問題を引き起こすケースが多々あります。
特に問題となるのは、躯体（くたい：建物の骨組み）の精度と、仕上げ精度のギャップです。

コンクリートの壁は数ミリ、時には数センチの誤差が生じることがありますが、家具や建具はミリ単位の精度が求められます。

この矛盾を埋めるのが「逃げ（にげ：誤差を吸収するための余裕）」の検討ですが、墨出しの段階でこの「逃げ」を読み違えると、後の工程で「壁が仕上がらない」「家具が入らない」という事態に直面します。

初期段階の墨出しは、単なる線の記入ではなく、これから作り上げる空間のシミュレーションであるという認識が不足していると、現場は必ず混乱します。

造作家具や設備機器が「納まらない」という物理的な障壁

内装工事で最も頭を悩ませるのが、工場で製作される「造作家具（ぞうさくかぐ）」や「設備機器」と、現場で作り上げる「壁・床」との取り合いです。

これを専門用語で「納まり（おさまり）」と言います。

例えば、壁から壁へぴったりと納めるカウンター家具を製作する場合、現場の墨出しが直角（これを「カネ」と言います）になっていなければ、家具は入りません。

また、キッチンのような設備機器は、給排水の配管位置が墨出しによって決定されますが、壁の仕上げ厚みを考慮し忘れると、配管が壁の中に埋まってしまったり、逆に飛び出しすぎて機器が設置できなくなったりします。

「壁が出来上がってから測ればいい」という安易な考えは、工期の遅延を招くだけでなく、無理やり納めることによる美観の欠如に繋がります。

墨出しの線一本が、家具や設備の運命を左右しているのです。

家具・設備の納まりを見越した「クリアランス」の活用

家具図面と現場の墨出し図を重ね合わせ、あらかじめ数ミリの「クリアランス（隙間）」を確保する指示を出します。ギリギリを攻めるのではなく、コーキング（隙間充填材）などで美しく処理できる「意図的な隙間」を墨出し段階で計画することが、スムーズな納まりの鍵となります。

サッシ枠・窓枠の「チリ」と壁仕上げ厚の計算ミス

窓周りの納まりにおいて、頻発するトラブルが「チリ」の消失です。

チリが無くボードが枠よりも出ていることを現場では逆チリなどと呼称されます。

「チリ」とは、枠材と壁の仕上げ面の間に設けられるわずかな段差のことを指します。

このチリがあることで、壁紙（クロス）や塗装の端部が綺麗に処理され、見た目がスッキリします。
しかし、墨出しの段階で、壁の下地材（石膏ボードなど）の厚み、接着剤の厚み、そして最終的な仕上げ材の厚みを正確に計算していないと、壁が想定よりも前に出てきてしまい、この「チリ」がなくなってしまいます。

これを「チリがない」あるいは「ドン付け」状態と言い、仕上げの端部が剥がれやすくなったり、隙間が目立ったりする原因となります。

特に、リノベーションなどで既存の壁に新たに仕上げを行う場合、下地の不陸（ふりく：平らでないこと）を直すために壁を厚くする必要があり、この計算ミスが非常に多く見られます。

サッシ・窓枠は「仕上げ逆算」による墨出しと下地調整

窓枠の「チリ」を確保するためには、最終的な「仕上がり面」から逆算して、下地の墨を出す必要があります。

これを「仕上げ墨（しあげずみ）」と呼びます。
具体的には、単に「ボード12.5mm＋クロス」と考えるのではなく、例えばGL工法でボードを貼る場合に貼るためのGLボンド（接着剤）のダンゴの厚みや、下地調整パテの厚みまで考慮します。プロの解決策としては、サッシ枠に対してボードを差し込む「シャクリ加工」のある枠を採用するか、あるいは墨出しの段階で、壁の位置をあえて枠より数ミリ控えるように設定します。

また、現場監督や設計者は、サッシ枠を取り付ける業者に実際にボードの切れ端を当てがってみて、十分なチリが確保できているかを物理的に確認してから施工するように指示するというプロセスを経ることで、手戻りを防ぐことができます。

鉄骨階段など「動かせないもの」と現場精度の衝突

鉄骨階段のように、工場で完全に組み上げられてから搬入される重量物は、現場での微調整がほとんど効きません。

ここで発生する大きな問題が、階高（かいだか：床から上階の床までの高さ）や、取り付き部分の墨出しのズレです。
鉄骨階段は設計図通りの寸法で製作されますが、現場の床レベル（FL：フロアレベル）は、コンクリートの打設状況によって微妙に波打っています。

墨出しの際に、基準となるレベル（高さの基準線）をどこに設定するかという共通認識が、内装業者と鉄骨業者の間でズレていると、階段の最上段と床の高さが合わず「つまづきの原因」になったり、階段のササラ（側面の板）が壁仕上げと干渉したりします。

動かせない鉄骨と、これから作る内装。この二つの接点をどう処理するかは、墨出し段階での最大の懸念事項の一つです。

鉄骨階段との取り合いは「基準レベル」の統一と「フカシ」で調整

鉄骨階段との納まりを解決するには、工事に関わる全業者が「基準となる高さ（レベル）」を共有することが絶対条件です。

通常、現場には「1メートルライン（1FL+1000など）」という基準線が壁や柱に記されますが、これを鉄骨設置時と内装床仕上げ時で厳密に合わせる必要があります。
解決策として、鉄骨の取り合い部分の壁を、あえて「フカす（壁を厚くして位置を調整すること）」方法が有効です。

鉄骨の精度誤差を、内装の壁下地で吸収するのです。

墨出しの際、鉄骨の実際の設置位置を実測し、そこから逆算して壁の墨を打ち直します。設計図通りに壁を作ることに固執せず、現況の鉄骨に合わせて壁の位置を数センチずらす柔軟な「現場判断」を墨出しに反映させることで、階段と壁の隙間を均一に保ち、美しいディテールを実現します。

電気・設備業者との連携による「開口位置」の早期確定

電気や設備機器の納まりに関しては、壁や床の墨出しが行われた直後に、電気・設備業者が乗り込み、コンセントボックスや壁貫通、配管の位置をマーキングすることが不可欠です。
内装工事が進み、ボードが貼られてからでは「ここにコンセントが欲しかった」「配管が壁内に入らない」といった問題の修正は余計な工程を増やす原因になります。

解決策は、間仕切り壁の「地墨」が出た後の早い段階で、建築・設計・電気屋・設備屋が図面だけでなく現場に立ち会いを行い、スイッチの位置、コンセントの位置、器具の位置、エアコンやダクトの配管が壁のどの位置を貫通するのかを確認し、そこに壁ができた後の状態で問題点は無いか、より多くの人の視点から考察することが大切です。

特に、壁の中に隠蔽する配管（インペイ配管）は、壁の厚みが足りないと壁面から盛り上がってしまうため、墨出しの段階で「配管スペース分の壁ふかしが適切か」という判断を下す連携が求められます。

意匠・デザイン視点での「割り付け」と「芯出し」の徹底

デザイン的な見地から最も重要な墨出しは、壁や天井の化粧仕上げ材、タイルやフローリングなどの「割り付け（わりつけ：配置計画）」の基準となる墨出しです。
空間の美しさは、床の目地（めじ：継ぎ目）や、天井の照明器具のラインが揃っているかで決まります。

設計者は、単に部屋の中心を芯にするのではなく、入り口から入った時の視線、あるいは主要な家具や建具などの中心に合わせて「意匠上の芯」を決定し、それを製図します。

問題の予防策としては、部屋に入った時の目線や室内から四方を確認した上で、最も目立つ壁や天井のラインを基準とし、そこから目地が美しく流れるように図面を作成することです。

半端なサイズの材料（半端モノ）が目立つ場所に来ないようにしたり、施工が困難になってしまうことはないか、図面作成や墨出し段階で調整を行うことが重要となります。

墨出しは「建設現場の精度の見せ場」であり、品質管理の要

内装仕上げ工事における墨出し作業は、単なる「下書き」の枠を超え、建築の品質を決定づける最も重要なプロセスの一つです。
墨出しは「設計図書を三次元の現実に翻訳する作業」です。

図面上では成立している寸法も、実際の現場ではコンクリートの誤差、鉄骨の歪み、配管の干渉など、無数の物理的な制約を受けます。

これらを調整し、最終的に目に見える「仕上げ」として美しく成立させるための調整シロが、墨出しの線一本一本に含まれています。

本稿で触れたように、家具の納まりにおいては「直角と寸法の確保」、鉄骨階段においては「レベル管理と誤差の吸収」、窓枠においては「仕上げ厚とチリの計算」、そして設備においては「隠蔽部の空間確保」が、それぞれの解決の鍵となります。

これらは一人の職人の技術だけで完結するものではなく、内装、電気、設備、そして設計監理者が、墨出しという「現場の基準となる作業」を通じて対話し、相互に確認し合うことで初めて達成されます。
現場においては、「墨に従う」のではなく「墨を疑い、検証する」姿勢がプロフェッショナルには求められます。

引かれた線が、仕上げ材の厚みを考慮しているか、設備の配管スペースを確保しているか、そしてデザインの意図（芯や割り付け）を汲んでいるか。

この多角的な視点を持つことこそが、手戻りのないスムーズな工程と、施主が満足する高品質な空間を提供するための唯一の道筋です。
墨出しは、見えなくなる作業ですが、完成した空間の「見え方」の全てを支配しています。

その一本の線に、建築に関わる全ての職人の知恵と配慮が込められているのです。
